直线电机价格产品的结构分类
日期:2019-08-05  人气:219

       大家好,圆柱形动磁体直线电机动子是圆柱形结构,沿固定着磁场的圆柱体运动。这种电机是zui初发现的商业应用但是不能使用于要求节省空间的平板式和U型槽式直线电机的场合。圆柱形动磁体直线电机的磁路与动磁执行器相似。区别在于线圈可以复制以增加行程。典型的线圈绕组是三相组成的,推力线圈是圆柱形的,沿磁棒上下运动。这种结构不适合对磁通泄漏敏感的应用,必须小心操作保证手指不卡在磁棒和有吸引力的侧面之间。

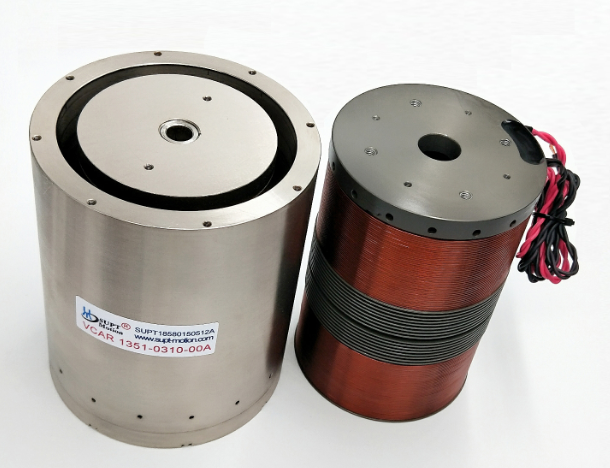

直线电机价格

       管状直线电机设计的一个潜在的问题出现在,当行程增加,由于电机是完全圆柱的而且沿着磁棒上下运动,唯yi的支撑点在两端。保证磁棒的径向偏差不至于导致磁体接触推力线圈的长度总会有限制。
       U型槽式:
       U型槽式直线电机有两个介于金属板之间且都对着线圈动子的平行磁轨。动子由导轨系统支撑在两磁轨中间。动子是非钢的,意味着无吸力且在磁轨和推力线圈之间无干扰力产生。非钢线圈装配具有惯量小,允许非常高的加速度。线圈一般是三相的,无刷换相。可以用空气冷却法冷却电机来获得性能的增强。也有采用水冷方式的。这种设计可以较好地减少磁通泄露因为磁体面对面安装在U形导槽里。这种设计也zui小化了强大的磁力吸引带来的伤害。
       这种设计的磁轨允许组合以增加行程长度,只局限于线缆管理系统可操作的长度,编码器的长度和机械构造的大而平的结构能力。
       平板式:
       有三种类型的平板式直线电机(均为无刷):无槽无铁芯,无槽有铁芯和有槽有铁芯。选择时需要根据对应用要求的理解。
       无槽无铁芯平板电机是一系列coils安装在一个铝板上。由于FOCER没有铁芯,电机没有吸力和接头效应(与U形槽电机同)。该设计在一定某些应用中有助于延长轴承寿命。动子可以从上面或侧面安装以适合大多数应用。这种电机对要求控制速度平稳的应用是理想的。如扫描应用,但是平板磁轨设计产生的推力输出zui低。通常,平板磁轨具有高的磁通泄露。所以需要谨慎操作以防操作者受他们之间和其他被吸材料之间的磁力吸引而受到伤害。
       以上就是关于直线电机价格产品的结构分类的重要内容,苏州优尔特精密科技有限公司是一家高性能直线和微摆运动音圈电机、直线电机和线性运动平台的制造商。公司主要经营直线型、摆动型音圈电机、音圈马达、音圈电机模组等,同时也可按客户需求提供无刷永磁同步U型直线电机和平板直线电机。另外也具备根据客户具体需求设计开发并量产国外音圈电机、直线电机和各类线性运动平台及特殊件的能力,凭借我们多年在音圈电机、直线电机和线性运动平台等相关领域积累的丰富经验,价格优惠,质量可靠,更多直线电机价格等相关产品需求,请继续关注本公司官网,欢迎大家前来咨询!
