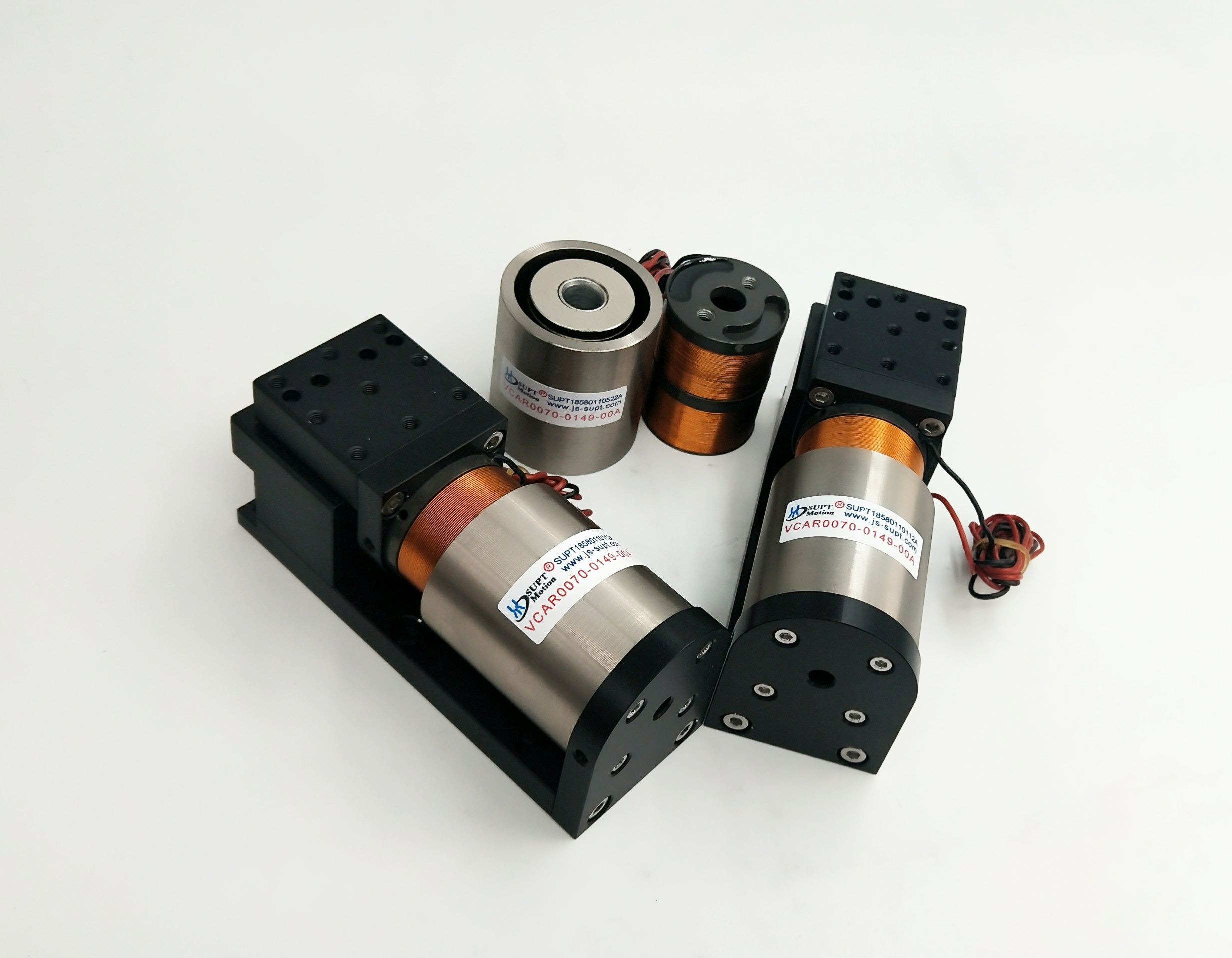

       在音圈电机的传统结构中，有一个圆柱状线圈，圆柱中心杆与包围在中心杆周围的永jiu磁体形成的气隙，在磁体和中心杆外部罩有一个软铁壳。线圈在气隙内沿圆柱轴向运动为此传统结构音圈电机的轴测图。依据线圈行程，线圈的轴向长度可以超出磁铁轴向长度，即长音圈结构。而有时根据行程，磁体又可以比线圈长，即短音圈结构。长音圈结构中的音圈长度要大于工作气隙长度与行程长度之和；而短音圈结构中的工作气隙长度大于音圈长度与行程长度之和。长音圈结构充分利用了磁密，但由于音圈中只有一部分线圈处于工作气隙中，所以电功率利用不足；短音圈结构则正好相反。两种结构相比，前者可以允许较小的磁铁系统，因此音圈电机的体积也可以比较小；后者则体积较大，但功耗较小，可以允许较大音圈电流。与短线圈配置相比，长音圈配置可以提供更好的力功率比，且散热好。而短音圈配置电时间延时较短，质量较小，且产生的电枢反动力小。
